Caratteristiche tecniche
Configurazione elemento sensibile
semplice a 2 fili
Elemento sensibile
NTC R(100°C)=3.3Kohm ±2.5%, beta(0/100)=3970
Tipo segnale in uscita
termistore
Campo temperatura di funzionamento elemento sensibile
-50 ÷150°C

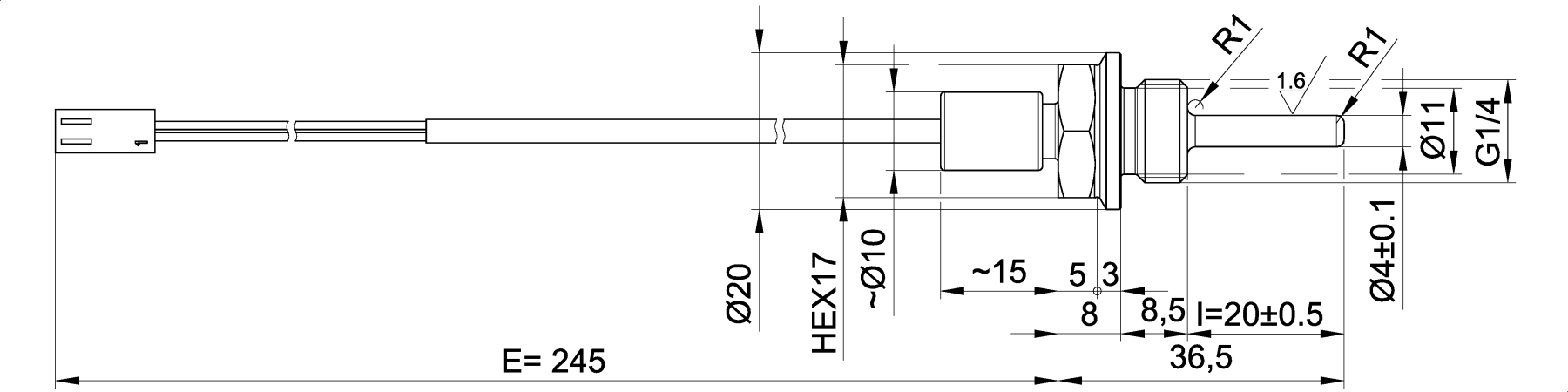

Diametro guaina d
Ø 4 mm
Immersione I
20 mm
Materiale guaina
AISI 316L
Resistenza di isolamento
100 M Ω@ 100 Vcc.
CAVO DI ESTENSIONE
Temperatura di esercizio cavo
-50 ÷175°C (500h @185°C)
Conduttori cavo
rame stagnato
Numero conduttori cavo
unipolare
Dimensione conduttore
AWG 24
Formazione (conduttore)
trefolo (7 fili)
Isolamento primario (conduttore)
TPC (Copoliestere Termoplastico)
Colorazione isolamento primario
nero
Dimensione o forma esterna cavo
Ø 1,05 mm circa
Transizione cavo
manicotto circolare COSTAMPATO in termoplastico
Temperatura massima della transizione (*)
(*) indicativa perchè soggetta al limite di temperatura del relativo cavo utilizzato
150°C
Estensione cavo E
250 mm
Materiale corpo connessione
TERMOPLASTICO ALTA T°
Attacco al processo sonda (*)
(*) NORME di rif. filettature (GAS CIL. sec. UNI-ISO 228) (GAS CON. sec. UNI-ISO 7-1) (NPT sec. ANS/ASMEI B 1.20.1) (METRICHE sec. UNI-ISO 4335-64)
1/4" GAS CIL. sec. UNI-ISO 228
Tipo porta contatti
Connettore Molex 22-01-2025 femmina due poli passo 2.54
Tipo contatto aggraffato
Molex 08-50-0031 femmina per cavi AWG 22-30
Grado di protezione ambientale (*)
(*) secondo IEC 60529
IP65/67
