Caratteristiche tecniche
Alimentazione nominale
18 ÷ 35 Vcc / Vca
Consumo
4 W
Condizioni ambientali di lavoro
Temperatura: 0 ÷ 50 °C
Umiditá: 45 ÷ 85% UR (senza condensa)
Ingresso
T/C tipo K
T/C tipo J
T/C tipo N
T/C tipo T
T/C tipo R
T/C tipo S
T/C tipo B
T/C tipo E
Pt100
Pt1000
0 ÷ 5 Volt
1 ÷ 5 Volt
0 ÷ 10 Volt
2 ÷ 10 Volt
0 ÷ 20 mA
4 ÷ 20 mA
Accuratezza (*)
(*) @25°C
ingresso RTD: ±0,2% v.f.s
ingresso lineare (mA/Volt): ±0,2% v.f.s
ingresso Termocoppia: ±0,2°C (compensazione automatica del giunto freddo)
*accuratezza della misura a 25°C
Uscita di regolazione
relé SPDT (massimo carico 1,5 A @ 250 Vca)
logica (18 Vcc max. 30 mA)
Alimentazione per trasmettitore a 2 fili
24 Vcc max. 25mA
Ritrasmissione
0 ÷ 20 mA
4 ÷ 20 mA
selezione del dato da ritrasmettere tra uscita di regolazione, variabile di processo o Set Point
Ingresso digitale
Optoisolato 2,5 KVolt
programmabile in 3 diverse modalità:
commutazione tra due diversi Set Point di regolazione
commutazione Automatico / Manuale
blocco tastiera
Allarmi
2 con uscita relé SPST (massimo carico 3A @ 250 Vca)
Interfaccia seriale
RS485 optoisolata 2,5 KVolt

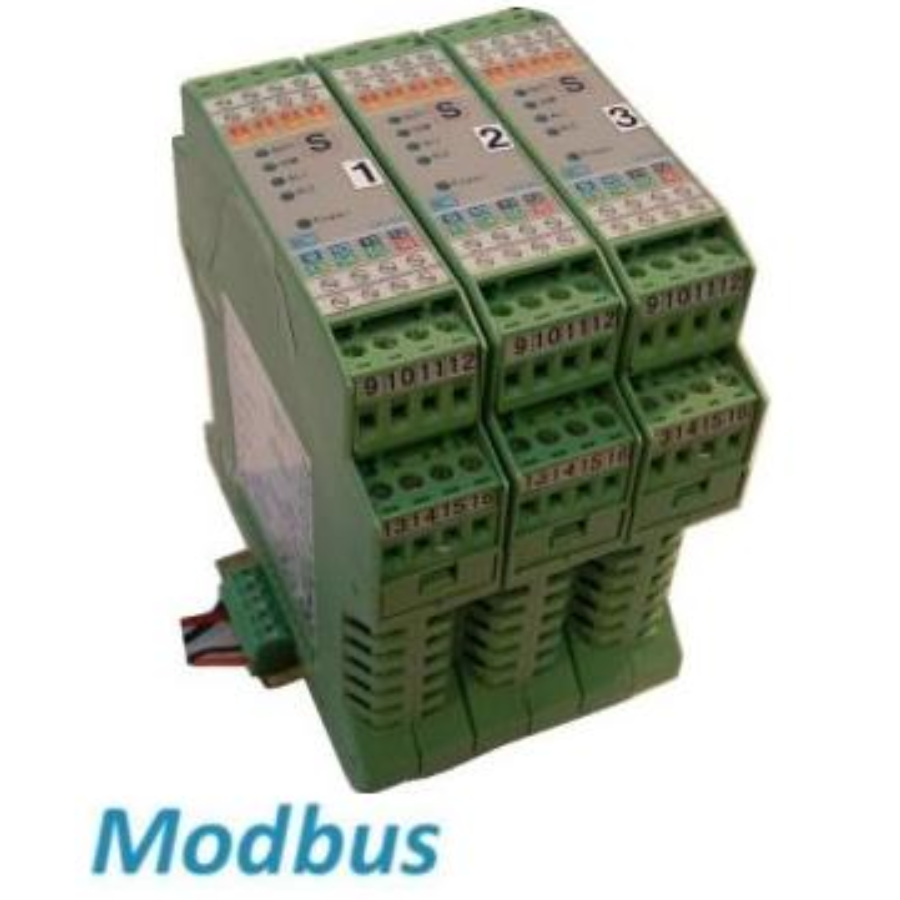

protocollo di comunicazione: Modbus RTU
baud rate: 2.400, 4.800, 9.600, 19.200bps
possibilitá di accesso (lettura / scrittura) a tutti i parametri del regolatore
Altre caratteristiche
controllo automatico o manuale
funzione rampa Set Point
limitazione operativa del massimo / minimo Set Point
limitazione della massima potenza applicabile al carico
modalitá di controllo: riscaldamento o raffreddamento
Grado di protezione ambientale (*)
(*) secondo IEC 60529
IP20
Categoria di installazione e grado di inquinamento
II

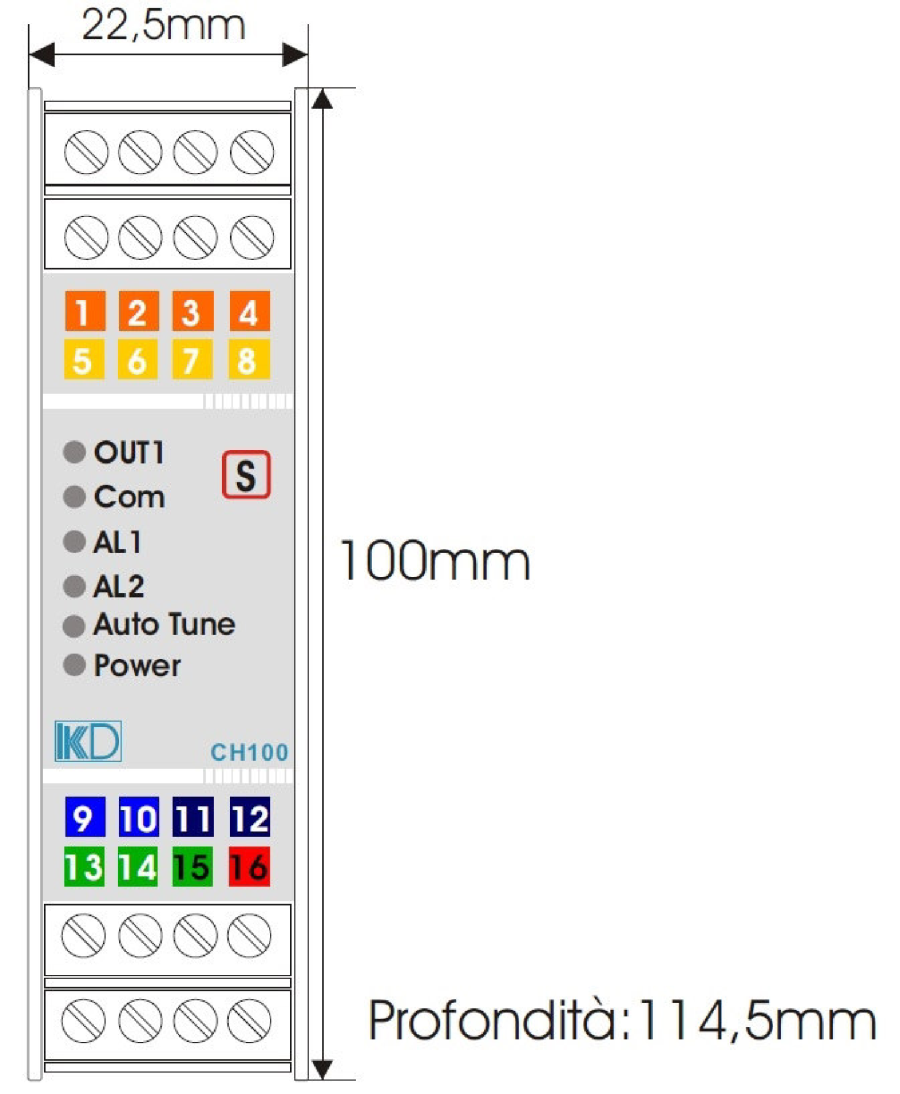

Dimensioni
22,5 mm x 100 mm x 114,5 mm
Confezione
manuale di istruzioni in lingua Italiana
resistenza di shunt 250 Ω per l' ingresso in mA
connettore a 5 poli per alimentazione e collegamenti RS485

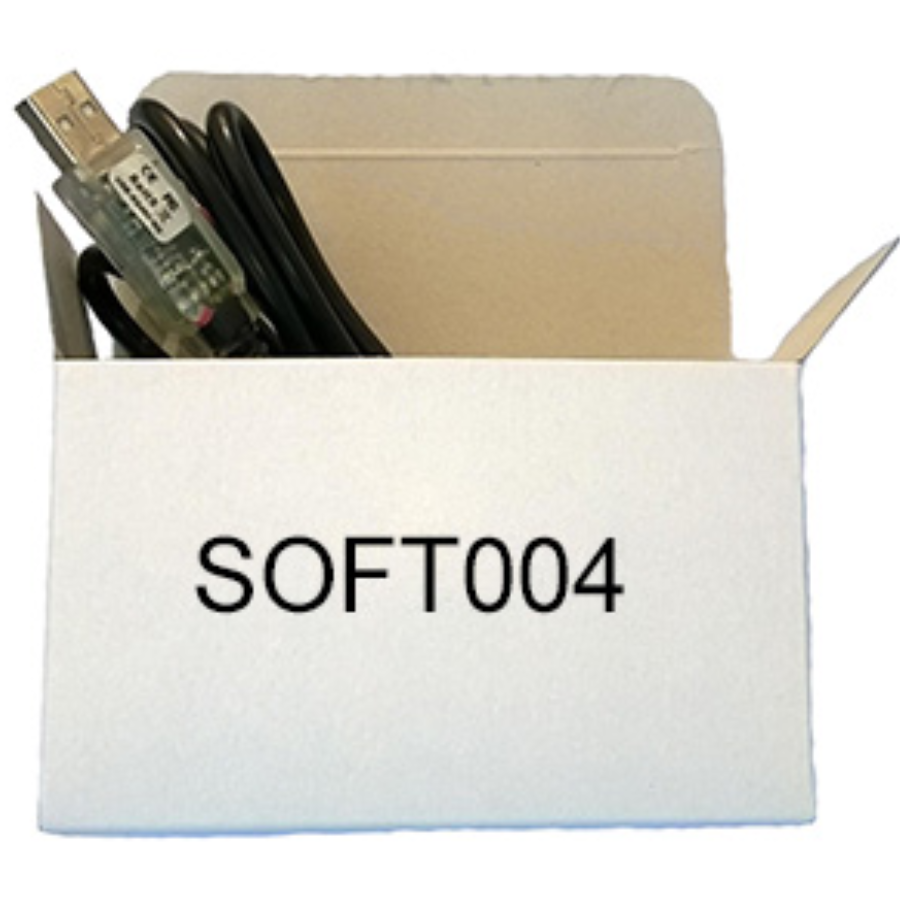

Software di programmazione
ConfCH
