D048002A - Rev. 0

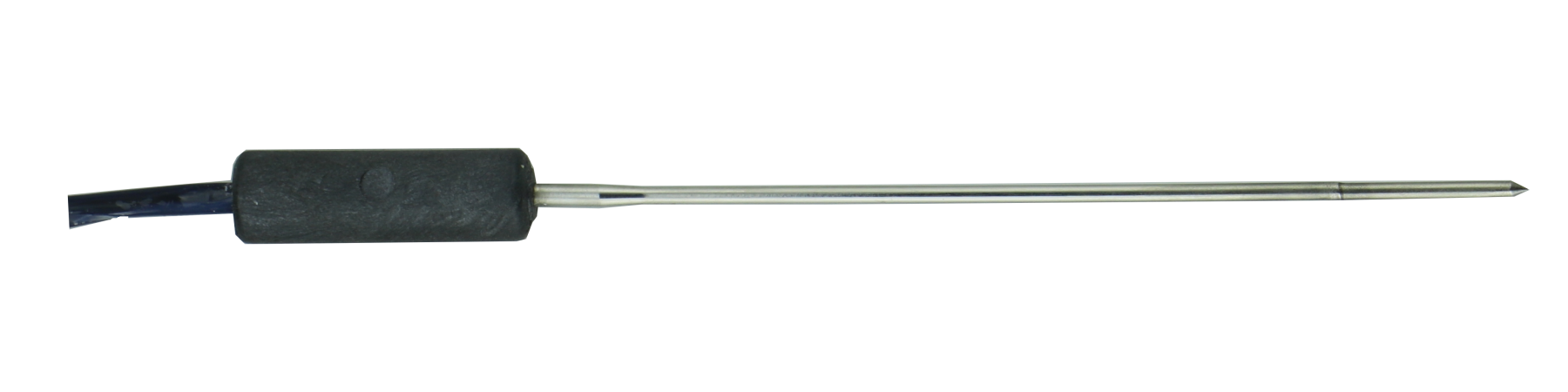

TERMORESISTENZA A SPILLO Ø1,5 (PER COTTURA SOTTOVUOTO)

Termometro a resistenza realizzato in cavo ad isolamento minerale compatto (M.I.C.), a spillo rastremato Ø1.5, con manicotto di transizione SOVRASTAMPATO in POLIMERO HT

-Elemento sensibile Pt100 Cl.B -Esecuzione a Spillo in AISI316 da cavo M.I.C. Ø2 rastremato Ø1.5 x75mm -la punta rastremata (attraverso processo di martellatura) aumenta la velocità di risposta mantenendo una buona robustezza -Elemento di transizione sovrastampato in plastica per alta temperatura

  • Informazioni Aggiuntive
  • Download
  • Video

Caratteristiche tecniche

Elemento sensibile
Pt100 Ω @ 0°C
Configurazione elemento sensibile
semplice a 2 fili
Tipo segnale in uscita
termoresistenza
Classe di precisione secondo IEC 751 (*)
(*) La classe di precisione è valida solo nel range di temperatura indicato dalla norma
cl. B
Campo temperatura di funzionamento elemento sensibile
-30 ÷260°C (280°C per brevi periodi)

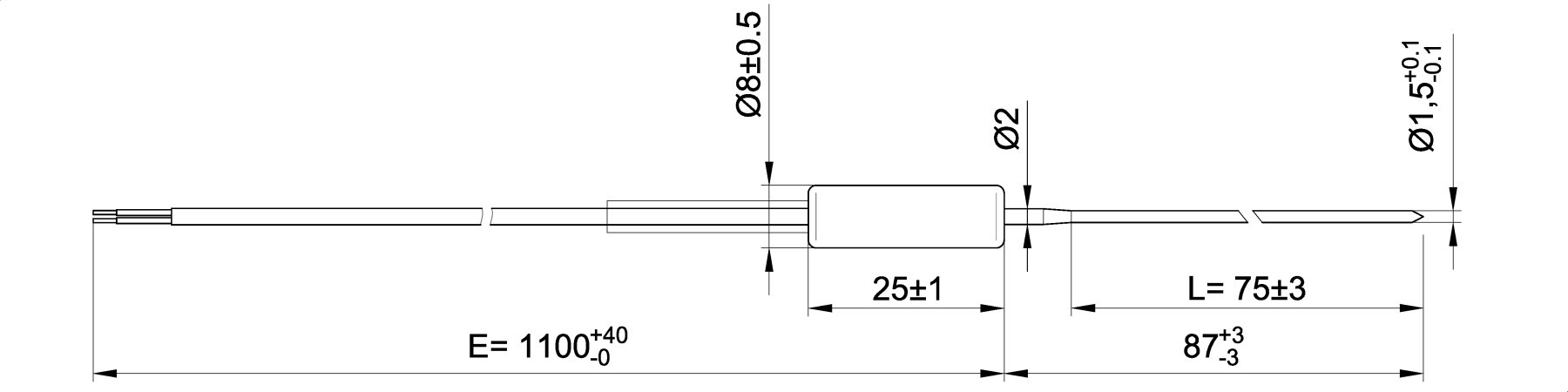

Diametro guaina d
Ø2 rastremato a Ø1.5
Raggio min. di curvatura M.I.C.
3 volte il diametro (esclusa la parte sensibile terminale non piegabile per ~ 30 mm)
Materiale guaina
AISI 316
Resistenza di isolamento
100 M Ω@ 100 Vcc.
Lunghezza stelo L
75 mm
Transizione cavo
bicchiere COSTAMPATO Ø 8 x 25 mm
Materiale manicotto di transizione
POLIMERO H.T. (COSTAMPATO)
Temperatura massima della transizione (*)
(*) indicativa perchè soggetta al limite di temperatura del relativo cavo utilizzato
300°C
Estensione cavo E
2 m
1100 mm
CAVO DI ESTENSIONE
Conduttori cavo
rame stagnato
Numero conduttori cavo
2
Dimensione conduttore
AWG 24
Formazione (conduttore)
trefolo (7 fili)
Isolamento primario (conduttore)
PFA
Diametro esterno singolo conduttore (*)
(*) isolamento primario
Ø 1 mm circa
Colorazione isolamento primario
2 bianchi
Isolamento secondario
PFA
Colorazione isolamento secondario
nero
Dimensione o forma esterna cavo
Ø 2,5 mm circa
twistato
