Caratteristiche tecniche
Elemento sensibile
Pt100 Ω @ 0°C
Pt1000 Ω @ 0°C
Configurazione elemento sensibile
semplice a 3 fili
Tipo segnale in uscita
termoresistenza
Classe di precisione secondo IEC 751 (*)
(*) La classe di precisione è valida solo nel range di temperatura indicato dalla norma
cl. A
cl. B
Campo temperatura di funzionamento elemento sensibile
-50 ÷180°C
Resistenza di isolamento
100 M Ω@ 100 Vcc.

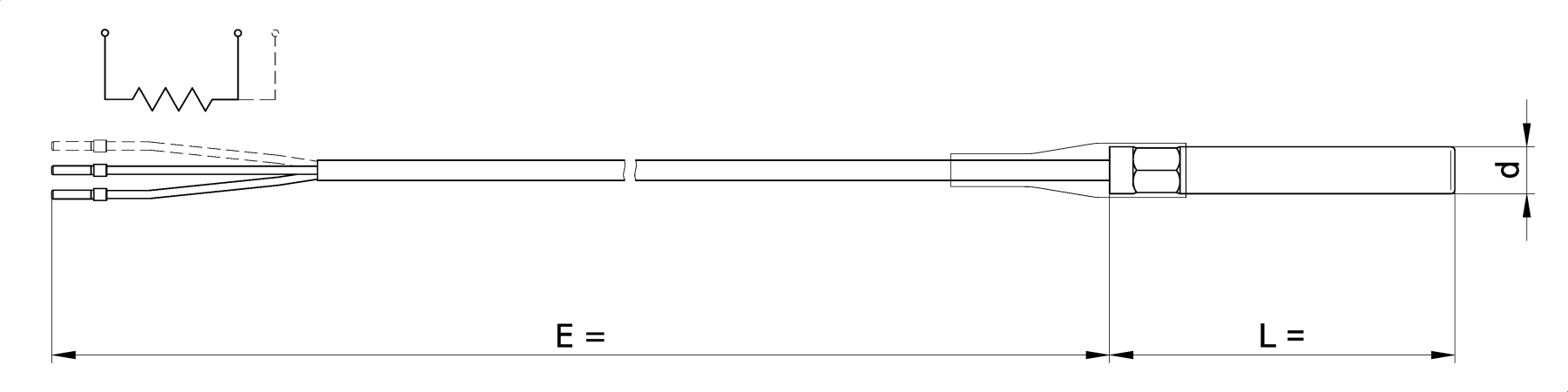

Diametro esterno guaina d
Ø 6 mm
Lunghezza guaina L
50 mm
100 mm
Materiale guaina
INOX
Tipo di cavo
isolato in gomma silicone
CAVO DI ESTENSIONE
Conduttori cavo
rame stagnato
Numero conduttori cavo
3
Dimensione conduttore
AWG 22
Formazione (conduttore)
trefolo (11 fili)
Isolamento primario (conduttore)
GS (gomma siliconica)
Colorazione isolamento primario
1 bianco, 2 rossi
Isolamento secondario
GS (gomma siliconica)
Colorazione isolamento secondario
nero
Dimensione o forma esterna cavo
Ø 4,5 mm circa
Temperatura di esercizio cavo
-55 ÷180°C
Estensione cavo E
500 mm
1 m
2 m
3 m
4 m
5 m
8 m
10 m
Note dimensionali
Lunghezze diverse da quelle elencate si possono realizzare per quantitativi minimi da stabilire (dopo nostra verifica di fattibilità)
Estensioni diverse da quelle elencate si possono realizzare per quantitativi minimi da stabilire (dopo nostra verifica di fattibilità)
Variante (TRE-TCE)
null
con molla antipiega
Diametro guaina d
Non indicato
