Caratteristiche tecniche
Elemento sensibile
Pt100 Ω @ 0°C
Configurazione elemento sensibile
semplice a 3 fili
Tipo segnale in uscita
termoresistenza
Classe di precisione secondo IEC 751 (*)
(*) La classe di precisione è valida solo nel range di temperatura indicato dalla norma
cl. B
Campo temperatura di funzionamento elemento sensibile
-10 ÷150°C (180°C per brevi periodi)
Resistenza di isolamento
10 G Ω@ 2500 Vcc.
Rigidità dielettrica
5000 Vac
Umidità massima d' esercizio
95%
Resistenza alle vibrazioni (secondo IEC 68-2-6, test Fc)
4g (picco) ;15-250 Hz
Materiale guaina
VETRORESINA per alta T° tipo FR5

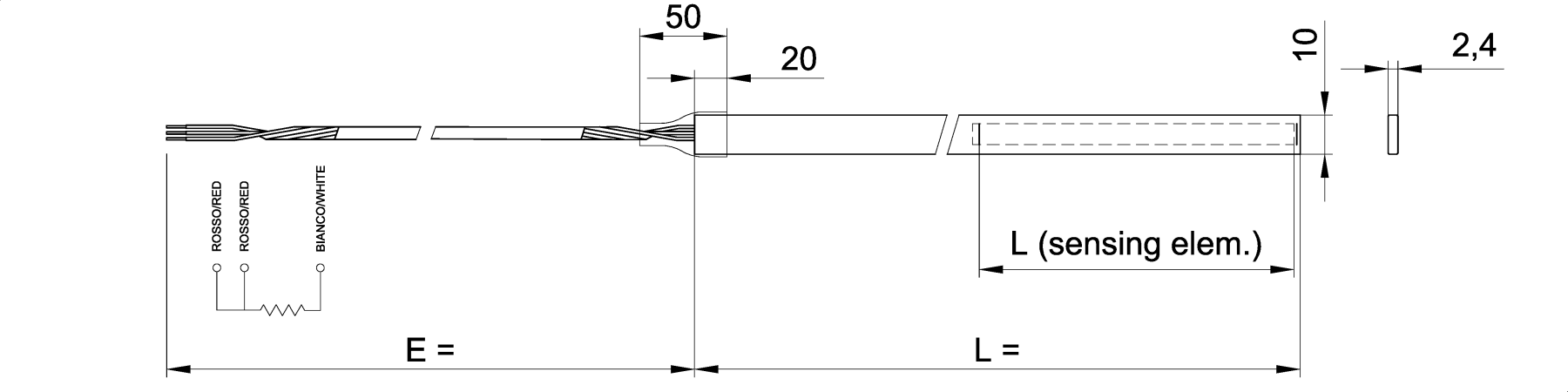

Lunghezza stelo L
250 mm
Lunghezza parte sensibile
160 mm
Cavo estensione
ETFE rame stagnato a 3 conduttori trefolo 24 AWG
CAVO DI ESTENSIONE
Conduttori cavo
rame stagnato
Numero conduttori cavo
3
Dimensione conduttore
AWG 24
Formazione (conduttore)
trefolo (7 fili)
Isolamento primario (conduttore)
ETFE
Colorazione isolamento primario
1 bianco, 2 rossi
Dimensione o forma esterna cavo
twistato
Temperatura di esercizio cavo
-65 ÷150°C
Estensione cavo E
5 m
