Caratteristiche tecniche
Tipo di connettore
connettore a 3 contatti femmina con innesto avvitato M8x1 metallico (sec. NORME IEC 61076-2-101)
Materiale corpo connessione
POLIAMMIDE (COSTAMPATO)
Temperatura massima connettore
90°C
Grado di protezione ambientale (*)
(*) secondo IEC 60529
IP67
Connettore femmina
conn. M8 femmina diritto
conn. M8 femmina a squadra
Connettore maschio
contatti aggraffati con portacontatti
Cavo estensione
silicone a 3 cond. IEC751 AWG22 Ø4.5 mm

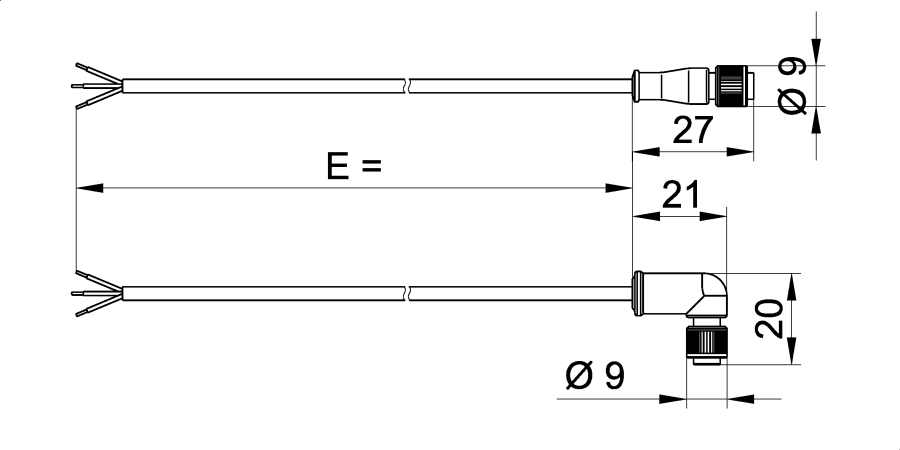

Estensione cavo E
1500 mm
3 m
5 m
Note dimensionali
Estensioni diverse da quelle elencate si possono realizzare per quantitativi minimi da stabilire (dopo nostra verifica di fattibilità)
Schermo
CAVO DI ESTENSIONE
Conduttori cavo
rame stagnato
Numero conduttori cavo
3
Dimensione conduttore
AWG 22
Formazione (conduttore)
trefolo (11 fili)
Isolamento primario (conduttore)
GS (gomma siliconica)
Colorazione isolamento primario
1 bianco, 2 rossi
Isolamento secondario
GS (gomma siliconica)
Colorazione isolamento secondario
nero
Dimensione o forma esterna cavo
Ø 4,5 mm circa
Temperatura di esercizio cavo
-55 ÷180°C
