Caratteristiche tecniche
Materiale guaina
INCONEL 600
Calibrazione termocoppia
tipo K (cromel-alumel)
Numero di elementi sensibili
singolo
Giunto caldo di misura
isolato
a massa
Tipo segnale in uscita
termocoppia
Classe di precisione secondo IEC 584
Classe 1 (special)
Classe 2 (standard)

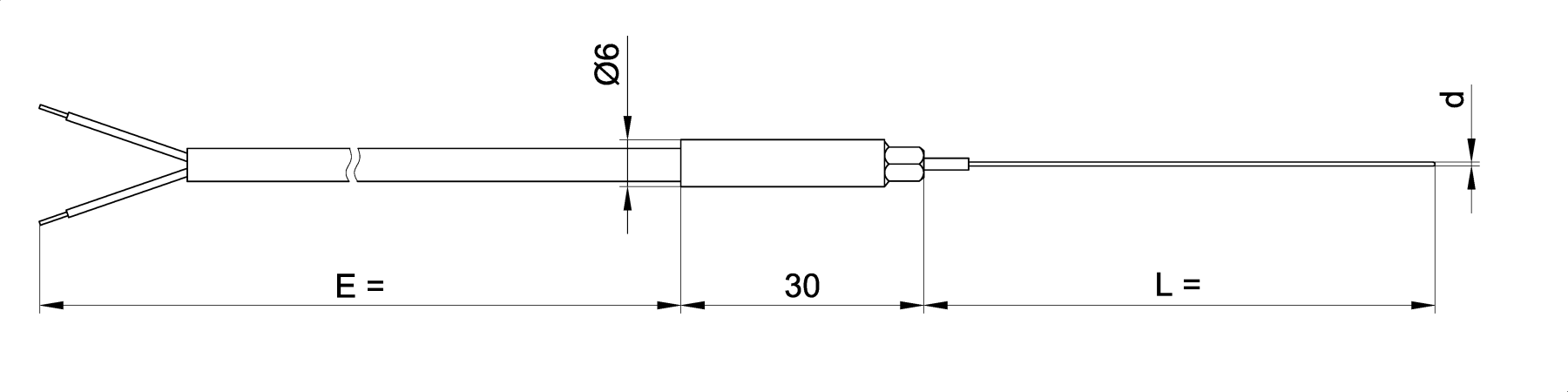

Diametro guaina d
Ø 0.5 mm
Temperatura massima d' esercizio elemento sensibile
700°C
Raggio min. di curvatura M.I.C.
3 volte il diametro
Resistenza di isolamento
100 M Ω@ 50 Vcc.
Lunghezze guaina realizzabili L= (soggette a verifica di fattibilità)
20 mm ÷1000 mm
Transizione cavo
bicchiere METALLICO Ø 6 mm L.T.
Diametro manicotto di transizione
Ø 6 mm
Lunghezza manicotto di transizione
30 mm
Materiale manicotto di transizione
INOX
Temperatura massima della transizione (*)
(*) indicativa perchè soggetta al limite di temperatura del relativo cavo utilizzato
120°C
Cavo compensato
silicone; tipo K IEC
Temperatura di esercizio -40 ÷ 180°C
PVC sch.; tipo K ANSI
Temperatura di esercizio -30 ÷ 80°C
TPE; tipo K IEC schermato
Temperatura di esercizio -30 ÷ 105°C
silicone; tipo K ANSI schermato
Temperatura di esercizio -30 ÷ 105°C
silicone; tipo K ANSI
Temperatura di esercizio -40 ÷ 180°C
Estensioni cavo realizzabili E= (soggette a verifica di fattibilità)
300 mm ÷4 m
