Caratteristiche tecniche
Calibrazione termocoppia
tipo J (ferro-costantana)
Materiale guaina AISI 304
Temperatura massima d' esercizio elemento sensibile 260°C
tipo K (cromel-alumel)
Materiale guaina INCONEL 600
Temperatura massima d' esercizio elemento sensibile 700°C
Numero di elementi sensibili
singolo
Giunto caldo di misura
isolato
Norma di riferimento
ANSI MC96.1
IEC 584
Classe di precisione secondo IEC 584
Classe 1 (special)
Classe 2 (standard)

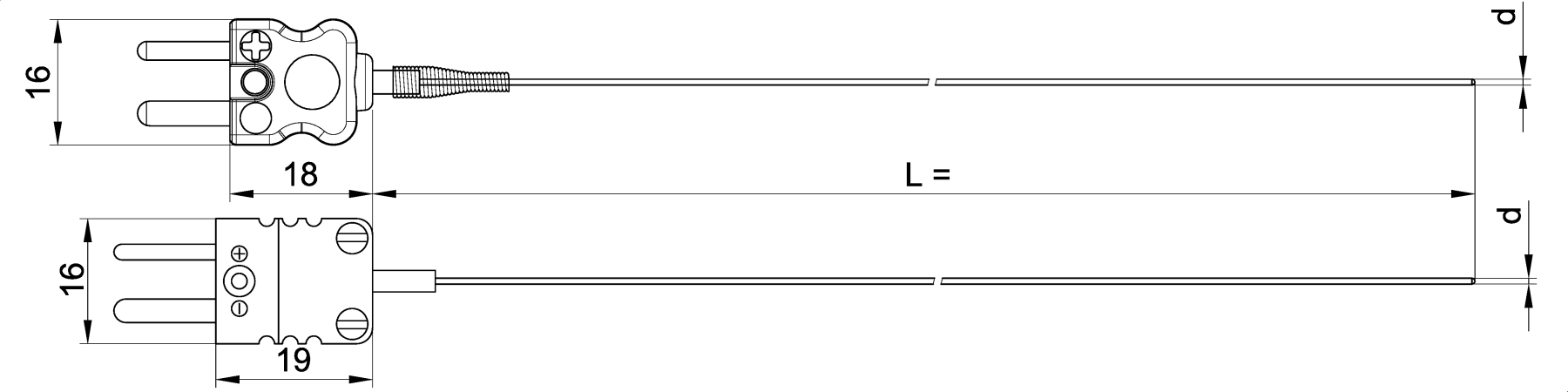

Diametro guaina d
Ø 0.5 mm
Raggio min. di curvatura M.I.C.
3 volte il diametro
Resistenza di isolamento
100 M Ω@ 50 Vcc.
Lunghezze guaina realizzabili L= (soggette a verifica di fattibilità)
50 mm ÷5000 mm
Tipo di connettore
connettore compensato COSTAMPATO formato MIGNON MASCHIO normalizzato (sec. ASTM E 1684-96)
Note connettore a Ns discrezione (secondo la quantità da realizzare) il connettore potrebbe non essere COSTAMPATO ma assemblato manualmente
Materiale corpo connessione
POLIAMMIDE (COSTAMPATO)
Temperatura massima connettore
120°C (200°C per 1 ora)
