Caratteristiche tecniche
Alimentazione nominale
alim. 100÷240 Vca
alim. 21÷48 Vca/cc
Consumo
7 W a 100 Vca
10 W a 240 Vca
4 W a 21 Vca / Vcc
5 W a 48 Vca / Vcc
Condizioni ambientali di lavoro
Temperatura: 0 ÷ 50 °C
Umiditá: 45 ÷ 85% UR (senza condensa)
Ingresso
T/C tipo K
T/C tipo J
T/C tipo N
T/C tipo T
T/C tipo R
T/C tipo S
T/C tipo B
T/C tipo E
Pt100
Pt1000
0 ÷ 20 mA
4 ÷ 20 mA
0 ÷ 5 Volt
1 ÷ 5 Volt
0 ÷ 10 Volt
2 ÷ 10 Volt
Accuratezza (*)
(*) @25°C
ingresso RTD: ±0,2% v.f.s
ingresso lineare (mA/Volt): ±0,2% v.f.s
ingresso Termocoppia: ±0,2°C (compensazione automatica del giunto freddo)
*accuratezza della misura a 25°C
Uscita di regolazione
sono disponibili 4 diversi tipi di uscita selezionabili in fase di ordine:
relé SPDT (massimo carico 5 A @ 250 Vca)
logica (15 Vcc max. 35 mA)
uscita continua in Volt (0 / 2 ÷ 10 V) o in mA (0 / 4 ÷ 20mA) selezionabile attraverso un ponticello sulla scheda dello strumento
controllo per servovalvole attraverso 2 Relé SPST (massimo carico 3 A @ 250 Vca)
Alimentazione per trasmettitore a 2 fili
24 Vcc max. 25mA
Ingresso digitale
Optoisolato 2,5 KVolt
programmabile in 3 diverse modalità:
commutazione tra due diversi Set Point di regolazione
commutazione Automatico / Manuale
blocco tastiera
Allarmi
2 con uscita relé SPST (massimo carico 3A @ 250 Vca)
Interfaccia seriale
RS485 optoisolata 2,5 KVolt
protocollo di comunicazione: Modbus RTU
baud rate: 2.400, 4.800, 9.600, 19.200bps
possibilitá di accesso (lettura / scrittura) a tutti i parametri del regolatore
Tipo display
4 digit a 7 segmenti (verde per PV e arancione per SV)
Altre caratteristiche
controllo automatico o manuale
Autotuning
funzione rampa Set Point
6 livelli di accesso ai parametri programmabili
limitazione operativa del massimo / minimo Set Point
limitazione della massima potenza applicabile al carico
modalitá di controllo: riscaldamento o raffreddamento
Grado di protezione ambientale (*)
(*) secondo IEC 60529
IP65
Frontale IP65
Categoria di installazione e grado di inquinamento
II

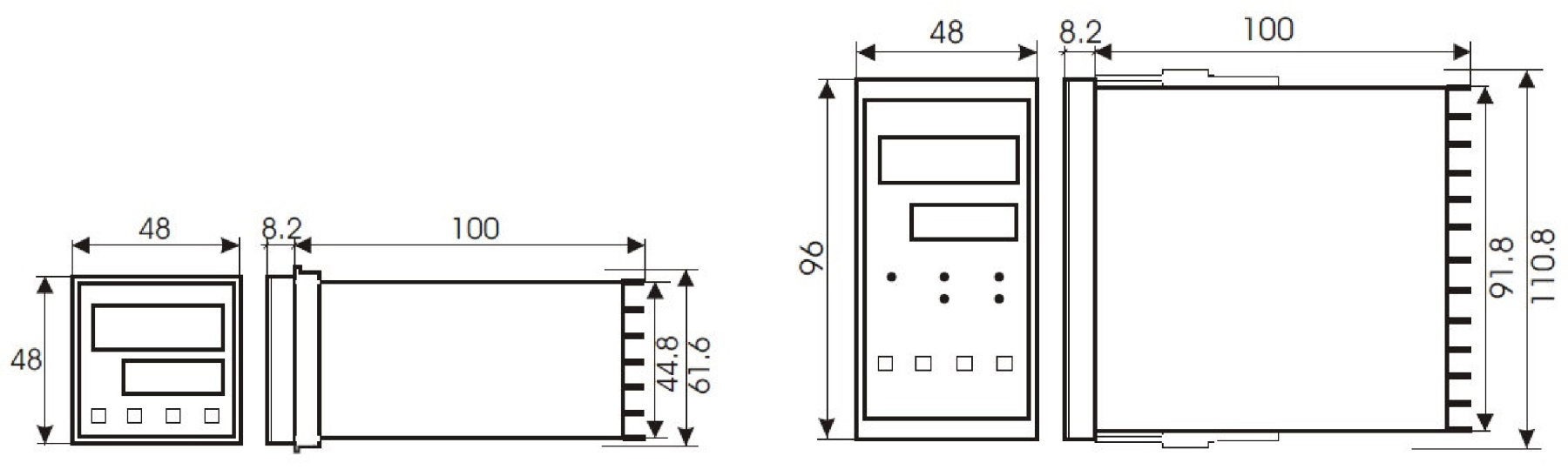

Dimensioni
48 mm x 48 mm x 100 mm (modello CH102)
48 mm x 96 mm x 100 mm (modello CH402)
Dima di foratura
45 mm x 45 mm (CH102 model)
92 mm x 45 mm (modello CH402)
Confezione
manuale di istruzioni in lingua Italiana
adattatore per l' ingresso in volt
resistenza di shunt 250 Ω per l' ingresso in mA
bratella per il fisasggio a pannello
Software di programmazione
ConfCH
